Wilo-RainSystem AF Basic установка для использования дождевой воды
|
|
|
|
Готовая к подключению установка для использования дождевой воды
Для использования дождевой воды в сочетании с цистернами и баками с целью экономии питьевой воды | Достоинства - готовая к подключению компактная установка для использования дождевой воды
- малошумная благодаря многоступенчатой конструкции
- отвечает нормам DIN 1988 и EN 1717
- Высокая экономичность благодаря зависимому от расхода пополнению свежей воды
- Пополнительный резервуар с оптимизированным потоком и шумовыми показателями
- Все части, контактирующие с перекачиваемой средой, устойчивы к коррозии
|
Wilo-RainSystem AF Basic установка
Технические характеристики - Подключение к сети 1~230 В, 50 Гц
- Высота всасывания макс. 8 м
- Рабочее давление макс. 8 бар
- Вид защиты IP 42
- Подключения:напорный трубопровод /напорная сторона Rp 1сторона всасывания R 1/G 1пополнение питьевой воды R ¾соединение для перелива DN 70
- напорный трубопровод /напорная сторона Rp 1
- сторона всасывания R 1/G 1
- пополнение питьевой воды R ¾
- соединение для перелива DN 70
Оснащение - готовый к подключению модуль компактной конструкции
- монтирован на защищенную от коррозии несущую раму с выполненными электрическими и гидравлическими соединениями
- состоящий из следующих элементов:самовсасывающий центробежный насос MultiCargo MC с низким уровнем шума, выполненный из нержавеющего материалатрубная разводка R 1 с напорной стороныбак подпитки питьевой воды (11 л) с поплавковым клапаном
- самовсасывающий центробежный насос MultiCargo MC с низким уровнем шума, выполненный из нержавеющего материала
- трубная разводка R 1 с напорной стороны
- бак подпитки питьевой воды (11 л) с поплавковым клапаном
- AF Basic:соединительный кабель длиной 1,8 м и сетевой штекерприбор управления Rain Control Basic RCB с электроникой управления, с датчиками потока и прибором контроля давления3-ходовой клапан и поплавковый выключатель с кабелем длиной 20 м для контроля уровня заполнения цистернСоединение для сигнализации переполнения
- соединительный кабель длиной 1,8 м и сетевой штекер
- прибор управления Rain Control Basic RCB с электроникой управления, с датчиками потока и прибором контроля давления
- 3-ходовой клапан и поплавковый выключатель с кабелем длиной 20 м для контроля уровня заполнения цистерн
- Соединение для сигнализации переполнения
- AF Comfort:Защитная крышка из EPPсоединительный кабель длиной 3,0 и сетевой штекерЦентральный прибор управления Rain Control Economy RCE с электроникой управления в комплекте с магнитным клапаном, гидровытеснителем, 4-20 мА и датчиком уровня с кабелем длиной 20 м для индикации уровня заполненияСоединение для сигнализации переполнения или серийно сигнализация обратного подпораУправление посредством меню и индикация на ЖК дисплееИндикация работы и неисправностейАвтоматическая замена воды в баке подпиткиАвтоматическая защита магнитного клапана от известковых отложенийНепрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее
- Защитная крышка из EPP
- соединительный кабель длиной 3,0 и сетевой штекер
- Центральный прибор управления Rain Control Economy RCE с электроникой управления в комплекте с магнитным клапаном, гидровытеснителем, 4-20 мА и датчиком уровня с кабелем длиной 20 м для индикации уровня заполнения
- Соединение для сигнализации переполнения или серийно сигнализация обратного подпора
- Управление посредством меню и индикация на ЖК дисплее
- Индикация работы и неисправностей
- Автоматическая замена воды в баке подпитки
- Автоматическая защита магнитного клапана от известковых отложений
- Непрерывная индикация уровня заполнения цистерны, давления на установке и рабочего состояния на ЖК дисплее
Описание/Конструкция - готовая к подключению однонасосная установка водоснабжения в виде компактного модуля для односемейных домов
- полностью автоматическая подача дождевой воды из подземного резервуара или цистерны
- Пополнительный резервуар емкостью 11 литров для оптимального пополнения системы потребления питьевой водой при незаполненной цистерне.
- Установка соответствует требованиям стандартов DIN 1988 и EN 1717
- Автоматическое переключение на пополнение питьевой воды, периодическая замена воды, встроенная автоматика выключения в случае сухого хода.
- Управление установкой AF Basisc: RainControl Basic RCB mit Fluidcontrol
- Управление установкой AF Comfort: электронный прибор управления RainControl Economy RCE с дополнительными функциями:защита от известковых отложений при автоматическом срабатывании магнитного клапанаизменяемое давление переключенияВвод в эксплуатацию с заводскими настройками основных параметров (plug & play)постоянный учет рабочих параметровфункция энергосберегающего режимапротокол рабочего состоянияуправление и установка параметров при помощи функциональных клавиш, управляемых через меню
- защита от известковых отложений при автоматическом срабатывании магнитного клапана
- изменяемое давление переключения
- Ввод в эксплуатацию с заводскими настройками основных параметров (plug & play)
- постоянный учет рабочих параметров
- функция энергосберегающего режима
- протокол рабочего состояния
- управление и установка параметров при помощи функциональных клавиш, управляемых через меню
- защитная крышка для AF Comfort
Материалы - Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из Noryl
- Вал из нержавеющей стали 1.4028
- Скользящее торцевое уплотнение из керамики/графита
- Секции из материала Noryl
Объем поставки - Готовая к подключению установка для использования дождевой воды с крепежными материалами, монтажным чертежом, инструкцией по монтажу и эксплуатации, в упаковке
|

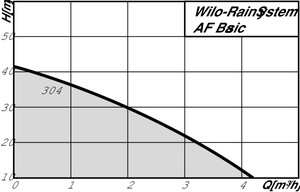

Wilo-RainSystem AF Basic
Тип | Всас.патрубок | Напорн.патрубок | Вид тока | Мощность |
---|
AF Comfort MC 305 1~ | R 1 | R 1 | 1~ 230 V | 0,75 kW | AF Comfort MC 304 1~ | R 1 | R 1 | 1~ 230 V | 0,55 kW | AF Basic MC 304 1~ | R 1 | R 1 | 1~ 230 V | 0,55 kW | |
|
