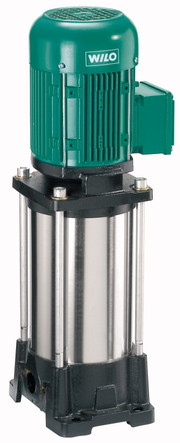

Многоступенчатый центробежный насос Wilo-Multivert MVIL

Инструкция по монтажу и эксплуатации »

Многоступенчатый высоконапорный центробежный насос вертикального исполнения.

Водоснабжение и повышение давления
Применение в промышленности
Моечные и оросительные установки
Использование дождевой воды
Контуры охлаждающей и холодной воды

Достоинства

Гидравлика из нержавеющей стали 1.4301 (AISI 304)
Корпус насоса из серого чугуна EN-GJL-250, с катафорезным покрытием
Все основные части насоса имеют допуски KTW и WRAS
Исполнение для однофазного и трехфазного тока

Многоступенчатый высоконапорный центробежный насос Wilo-Multivert MVIL

Технические характеристики

Подключение к сети 3~230 В/50 Гц (Δ) или в качестве опции 220 В/60 Гц
Подключение к сети 3~230 В/50 Гц (Δ), в качестве опции 220 В/60 Гц (Δ), 400 В/ 50 Гц (Y) или в качестве опции 380 В/60 Гц (Y)
Температура перекачиваемой жидкости от -15 до +90° C
Рабочее давление макс. 10 бар или 16 бар - в зависимости от типа.
Входное давление макс. 6 бар или 10 бар - в зависимости от типа
Вид защиты IP 54
Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1¼ или Rp 1½

Оснащение

Насос в исполнении Inline
Гидравлика из нерж. стали 1.4301, основание насоса из чугуна EN-GJL-250
Фланцы овальной формы
Мотор однофазного или трехфазного тока
Мотор однофазного тока со встроенным термическим реле мотора

Материалы

Рабочие колеса нержавеющая сталь 1.4301
Секции из нержавеющей стали 1.4301
Корпус насоса из чугуна EN-GJL-250 (с катафорезным покрытием)
Вал нержавеющая сталь 1.4404
Уплотнение из EPDM
Крышка корпуса EN-GJL-250 (с катафорезным покрытием)
Нижняя часть корпуса EN-GJL-250 (с катафорезным покрытием)
Скользящее торцевое уплотнение из SiC/графита
Подшипники из карбида вольфрама
Основание насоса EN-GJL-250 (с катафорезным покрытием)

Объем поставки

Насос
Контрфланцы овальной формы от Rp 1 до Rp 1 1/2
Инструкция по монтажу и эксплуатации

Wilo-Multivert MVIL

Новый артикул	Старый артикул	Наименование	Цена, евро
4087719		MVIL 102-16/E/3-400-50-2	902
4087721		MVIL 103-16/E/3-400-50-2	912
4087723		MVIL 104-16/E/3-400-50-2	920
4087725		MVIL 105-16/E/3-400-50-2	937
4087727		MVIL 106-16/E/3-400-50-2	1 000
4211055	4159233	MVIL 107-16/E/3-400-50-2/IE3	1 116
4211056	4159234	MVIL 108-16/E/3-400-50-2/IE3	1 189
4211057	4159235	MVIL 109-16/E/3-400-50-2/IE3	1 205
4211058	4159236	MVIL 110-16/E/3-400-50-2	1 206
4211059	4159237	MVIL 112-16/E/3-400-50-2/IE3	1 291
4087739		MVIL 302-16/E/3-400-50-2	896
4087741		MVIL 303-16/E/3-400-50-2	911
4211060	4159238	MVIL 304-16/E/3-400-50-2/IE3	953
4211061	4159239	MVIL 305-16/E/3-400-50-2/IE3	989
4211062	4159240	MVIL 306-16/E/3-400-50-2/IE3	1 091
4211063	4159241	MVIL 307-16/E/3-400-50-2/IE3	1 116
4211064	4159242	MVIL 308-16/E/3-400-50-2/IE3	1 238
4211065	4159243	MVIL 309-16/E/3-400-50-2/IE3	1 305
4211066	4159244	MVIL 310-16/E/3-400-50-2/IE3	1 313
4211067	4159245	MVIL 312-16/E/3-400-50-2/IE3	1 461
4087759		MVIL 502-16/E/3-400-50-2	904
4211068	4159246	MVIL 503-16/E/3-400-50-2/IE3	924
4211069	4159247	MVIL 504-16/E/3-400-50-2/IE3	970
4211070	4159248	MVIL 505-16/E/3-400-50-2/IE3	1 002
4211071	4159249	MVIL 506-16/E/3-400-50-2/IE3	1 185
4211072	4159250	MVIL 507-16/E/3-400-50-2/IE3	1 197
4211073	4159251	MVIL 508-16/E/3-400-50-2/IE3	1 271
4211074	4159252	MVIL 509-16/E/3-400-50-2/IE3	1 338
4211075	4159253	MVIL 902-16/E/3-400-50-2/IE3	968
4211076	4159254	MVIL 903-16/E/3-400-50-2/IE3	991
4211077	4159255	MVIL 904-16/E/3-400-50-2/IE3	1 205
4211078	4159256	MVIL 905-16/E/3-400-50-2/IE3	1 261
4211126		MVIL 510-16/E/3-400-50-2/IE3	1 491
4211130		MVIL 512-16/E/3-400-50-2/IE3	1 513
4211118		MVIL 906-16/E/3-400-50-2/IE3	1 374
4211122		MVIL 907-16/E/3-400-50-2/IE3	1 440
4087791		MVIL 102-16/E/1-230-50-2	932
4087793		MVIL 103-16/E/1-230-50-2	945
4087795		MVIL 104-16/E/1-230-50-2	951
4087797		MVIL 105-16/E/1-230-50-2	962
4087799		MVIL 106-16/E/1-230-50-2	1 024
4087801		MVIL 107-16/E/1-230-50-2	1 148
4087803		MVIL 108-16/E/1-230-50-2	1 220
4087805		MVIL 109-16/E/1-230-50-2	1 301
4087807		MVIL 110-16/E/1-230-50-2	1 301
4087809		MVIL 112-16/E/1-230-50-2	1 402
4087811		MVIL 302-16/E/1-230-50-2	929
4087813		MVIL 303-16/E/1-230-50-2	937
4087815		MVIL 304-16/E/1-230-50-2	989
4087819		MVIL 305-16/E/1-230-50-2	1 023
4087821		MVIL 306-16/E/1-230-50-2	1 200
4087823		MVIL 307-16/E/1-230-50-2	1 213
4087825		MVIL 308-16/E/1-230-50-2	1 291
4087827		MVIL 309-16/E/1-230-50-2	1 343
4087829		MVIL 310-16/E/1-230-50-2	1 350
4087831		MVIL 502-16/E/1-230-50-2	929
4087833		MVIL 503-16/E/1-230-50-2	960
4087835		MVIL 504-16/E/1-230-50-2	1 074
4087837		MVIL 505-16/E/1-230-50-2	1 113
4087839		MVIL 506-16/E/1-230-50-2	1 226
4087841		MVIL 507-16/E/1-230-50-2	1 237
4087843		MVIL 902-16/E/1-230-50-2	1 002
4087845		MVIL 903-16/E/1-230-50-2	1 099
4087847		MVIL 904-16/E/1-230-50-2	1 154
