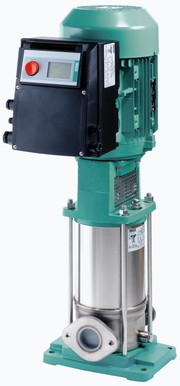

Многоступенчатый насос Wilo-Multivert MVIE
 |
|
| |
|
 | Инструкция по монтажу и эксплуатации » |
Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем
- Водоснабжение и повышение давления
- Системы пожаротушения
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Достоинства - Простой ввод в эксплуатацию
- Встроенный частотный преобразователь
- Полная защита мотора
- Широкий диапазон регулирования частоты
- Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
- Все основные части насоса имеют допуски KTW и WRAS
|
| Технические характеристики - Подключение к сети 3~400 В/50 Гц (Y) или 400 В/60 Гц (Y)
- Температура перекачиваемой среды от -15 до +120 °C
- Рабочее давление макс.16 бар или 25 бар
- Входное давление макс. 10 бар
- Вид защиты IP 54 или IP 55
Материалы - Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса EN-GJL-250/1.4404
- Вал в зависимости от типа из нержавеющей стали 1.4057/1.4404
- Уплотнение из EPDM (EP 851)/Viton
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса в зависимости от типа EN-GJL-250/1.4408
Объем поставки - Насос
- Контрфланцы овальной формы от Rp 1 до Rp 1 1/2 (только для исполнения PN 16)
- Инструкция по монтажу и эксплуатации
|

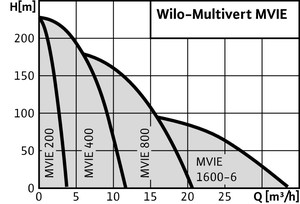

Wilo-Multivert MVIE
| Тип | Всас.патрубок | Ном. Размер | Вид тока | Мощность |
|---|
| MVIE 9503/2-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 22 kW | | MVIE 9503/2-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 22 kW | | MVIE 9502/1-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 15 kW | | MVIE 9502/1-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 15 kW | | MVIE 9502-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 9502-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 9501/1-3/25/E/3-2 | DN100 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 9501/1-3/16/E/3-2 | DN100 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 9501-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 11 kW | | MVIE 9501-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 11 kW | | MVIE 7004/2-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 7004/2-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 7004-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 22 kW | | MVIE 7004-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 22 kW | | MVIE 7003/1-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 15 kW | | MVIE 7003/1-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 15 kW | | MVIE 7002/2-3/25/E/3-2 | DN100 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 7002/2-3/16/E/3-2 | DN100 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 7002-3/25/E/3-2 | DN100 | PN 25 | 3~ 440 V | 11 kW | | MVIE 7002-3/16/E/3-2 | DN100 | PN 16 | 3~ 440 V | 11 kW | | MVIE 7001-3/16/E/3-2 | DN100 | PN 16 | 3~ 400 V | 5,5 kW | | MVIE 7001-3/16/E/3-2 | DN100 | PN 16 | 3~ 400 V | 5,5 kW | | MVIE 5205/ PN25 | DN80 | PN 25 | 3~ 440 V | 22 kW | | MVIE 5205/ PN25 | DN80 | PN 25 | 3~ 440 V | 22 kW | | MVIE 5205/ PN16 | DN80 | PN 16 | 3~ 440 V | 22 kW | | MVIE 5205/ PN16 | DN80 | PN 16 | 3~ 440 V | 22 kW | | MVIE 5204/ PN25 | DN80 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 5204/ PN25 | DN80 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 5204/ PN16 | DN80 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 5204/ PN16 | DN80 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 5203/ PN25 | DN80 | PN 25 | 3~ 440 V | 15 kW | | MVIE 5203/ PN25 | DN80 | PN 25 | 3~ 440 V | 15 kW | | MVIE 5203/ PN16 | DN80 | PN 16 | 3~ 440 V | 15 kW | | MVIE 5203/ PN16 | DN80 | PN 16 | 3~ 440 V | 15 kW | | MVIE 5202/ PN16 | DN80 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 5202/ PN16 | DN80 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 3207/ PN25 | DN65 | PN 25 | 3~ 440 V | 22 kW | | MVIE 3207/ PN25 | DN65 | PN 25 | 3~ 440 V | 22 kW | | MVIE 3206/ PN25 | DN65 | PN 25 | 3~ 440 V | 22 kW | | MVIE 3206/ PN25 | DN65 | PN 25 | 3~ 440 V | 22 kW | | MVIE 3205/ PN25 | DN65 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 3205/ PN25 | DN65 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 3205/ PN16 | DN65 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 3205/ PN16 | DN65 | PN 16 | 3~ 440 V | 18,5 kW | | MVIE 3204/ PN25 | DN65 | PN 25 | 3~ 440 V | 15 kW | | MVIE 3204/ PN25 | DN65 | PN 25 | 3~ 440 V | 15 kW | | MVIE 3204/ PN16 | DN65 | PN 16 | 3~ 440 V | 15 kW | | MVIE 3204/ PN16 | DN65 | PN 16 | 3~ 440 V | 15 kW | | MVIE 3203-7,5/ PN16 | DN65 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 3203-7,5/ PN16 | DN65 | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 3203-11/ PN25 | DN65 | PN 25 | 3~ 440 V | 11 kW | | MVIE 3203-11/ PN25 | DN65 | PN 25 | 3~ 440 V | 11 kW | | MVIE 3203-11/ PN16 | DN65 | PN 16 | 3~ 440 V | 11 kW | | MVIE 3203-11/ PN16 | DN65 | PN 16 | 3~ 440 V | 11 kW | | MVIE 3202/ PN16 | DN65 | PN 16 | 3~ 400 V | 5,5 kW | | MVIE 3202/ PN16 | DN65 | PN 16 | 3~ 400 V | 5,5 kW | | MVIE 1610/ PN25 | DN50 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 1610/ PN25 | DN50 | PN 25 | 3~ 440 V | 18,5 kW | | MVIE 1608/ PN25 | DN50 | PN 25 | 3~ 440 V | 15 kW | | MVIE 1608/ PN25 | DN50 | PN 25 | 3~ 440 V | 15 kW | | MVIE 1606/ PN25 | DN50 | PN 25 | 3~ 440 V | 11 kW | | MVIE 1606/ PN25 | DN50 | PN 25 | 3~ 440 V | 11 kW | | MVIE 1606/ PN16 | DN50 | PN 16 | 3~ 440 V | 11 kW | | MVIE 1606/ PN16 | DN50 | PN 16 | 3~ 440 V | 11 kW | | MVIE 1607/6-1/25/E/3-2 | DN50 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 1607/6-1/16/E/3-2 | 2" | PN 16 | 3~ 400 V | 7,5 kW | | MVIE 1605/6-1/25/E/2-3 | DN50 | PN 25 | 3~ 400 V | 5,5 kW | | MVIE 1603-6/ PN25 | DN50 | PN 25 | 3~ 400 V | 4 kW | | MVIE 1603-6/ PN16 | 2" | PN 16 | 3~ 400 V | 4 kW | | MVIE 1602-6/ PN25 | DN50 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 1602-6/ PN16 | 2" | PN 16 | 3~ 400 V | 2,2 kW | | MVIE 811-2/P/V/3-2 | R 2 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 811-2/25/V/3-2 | DN40 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 811-1/25/E/3-2 | DN40 | PN 25 | 3~ 400 V | 7,5 kW | | MVIE 808-2/25/V/3-2 | DN40 | PN 25 | 3~ 400 V | 5,5 kW | | MVIE 808-1/16/E/3-2 | 1½" | PN 16 | 3~ 400 V | 5,5 kW | | MVIE 806/ PN25 Vic | R 2 | PN 25 | 3~ 400 V | 4 kW | | MVIE 806/ PN25 | DN40 | PN 25 | 3~ 400 V | 4 kW | | MVIE 806/ PN25 | DN40 | PN 25 | 3~ 400 V | 4 kW | | MVIE 806/ PN16 | 1½" | PN 16 | 3~ 400 V | 4 kW | | MVIE 803/ PN25 Vic | R 2 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 803/ PN25 | DN40 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 803/ PN25 | DN40 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 803/ PN16 | 1½" | PN 16 | 3~ 400 V | 2,2 kW | | MVIE 414-2/P/V/3-2 | 1¼" | PN 25 | 3~ 400 V | 5,5 kW | | MVIE 414-2/25/V/3-2 | DN32 | PN 25 | 3~ 400 V | 5,5 kW | | MVIE 414-1/25/E/3-2 | DN32 | PN 25 | 3~ 400 V | 5,5 kW | | MVIE 410/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 4 kW | | MVIE 410/ PN25 | DN32 | PN 25 | 3~ 400 V | 4 kW | | MVIE 410/ PN25 | DN32 | PN 25 | 3~ 400 V | 4 kW | | MVIE 410/ PN16 | 1¼" | PN 16 | 3~ 400 V | 4 kW | | MVIE 406/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 406/ PN25 | DN32 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 406/ PN25 | DN32 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 406/ PN16 | 1¼" | PN 16 | 3~ 400 V | 2,2 kW | | MVIE 403 M2/ PN25 Vic | 1¼" | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M2/ PN25 | DN32 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M2/ PN25 | DN32 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M2/ PN16 | 1¼" | PN 16 | 1~ 230 V | 1,1 kW | | MVIE 403 M1, M3/ PN25 Vic | 1¼" | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M1, M3/ PN25 | DN32 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M1, M3/ PN25 | DN32 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 403 M1, M3/ PN16 | 1¼" | PN 16 | 1~ 230 V | 1,1 kW | | MVIE 403/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 403/ PN25 | DN32 | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 403/ PN25 | DN32 | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 403/ PN16 | 1¼" | PN 16 | 3~ 400 V | 1,1 kW | | MVIE 214/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 4 kW | | MVIE 214/ PN25 | DN25 | PN 25 | 3~ 400 V | 4 kW | | MVIE 214/ PN25 | DN25 | PN 25 | 3~ 400 V | 4 kW | | MVIE 208/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 208/ PN25 | DN25 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 208/ PN25 | DN25 | PN 25 | 3~ 400 V | 2,2 kW | | MVIE 208/ PN16 | 1" | PN 16 | 3~ 400 V | 2,2 kW | | MVIE 204 M2/ PN25 Vic | 1¼" | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M2/ PN25 | DN25 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M2/ PN25 | DN25 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M2/ PN16 | 1" | PN 16 | 1~ 230 V | 1,1 kW | | MVIE 204 M1, M3/ PN25 Vic | 1¼" | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M1, M3/ PN25 | DN25 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M1, M3/ PN25 | DN25 | PN 25 | 1~ 230 V | 1,1 kW | | MVIE 204 M1, M3/ PN16 | 1" | PN 16 | 1~ 230 V | 1,1 kW | | MVIE 204/ PN25 Vic | 1¼" | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 204/ PN25 | DN25 | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 204/ PN25 | DN25 | PN 25 | 3~ 400 V | 1,1 kW | | MVIE 204/ PN16 | 1" | PN 16 | 3~ 400 V | 1,1 kW | |
|
|
Wilo-Multivert MVIE
