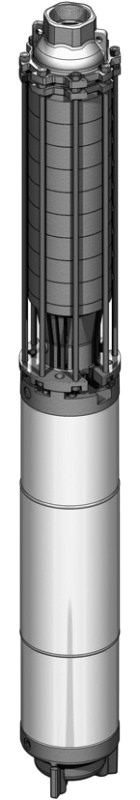

Погружной насос Wilo-EMU 6"

Wilo-EMU 6
Download Инструкция по монтажу и эксплуатации  »

Wilo-EMU Druckmantelpumpe mit nicht vorgefülltem Motor

Wilo-EMU Druckmantelpumpe mit vorgefülltem Motor

Wilo-EMU Bohrlochpumpe mit nicht vorgefülltem Motor

Wilo-EMU Bohrlochpumpe mit vorgefülltem Motor


Погружной насос в секционном исполнении

  • для подачи питьевой воды и воды из скважин, колодцев и цистерн
  • Снабжение хозяйственной водой
  • Коммунальное водоснабжение
  • Полив и орошение
  • Повышение давления
  • Перекачивание воды для промышленного использования и в водоотливном хозяйстве
  • Эксплуатация фонтанов
  • Подача воды без длинноволокнистых и абразивных примесей
Достоинства
  • Возможна подача воды с большой глубины
  • Коррозионную стойкость и устойчивость к износу обеспечивают корпус из NiAl-Bz и рабочuе колеса из материала Noryl.
  • Встроенный обратный клапан
  • Возможен вертикальный и горизонтальный (зависит от числа ступеней) монтаж

Wilo-EMU 6"

Технические характеристики

  • Подключение к сети: 3~400 В, 50 HГц
  • Режим работы в погруженном состоянии: S1
  • Макс. температура перекачиваемой среды: 30 °C
  • Минимальное течение на моторе:NU 4… = 0,1 м/сNU 5... = 0,16 м/сNU 6… = 0,1 - 0,5 м/с
    • NU 4… = 0,1 м/с
    • NU 5... = 0,16 м/с
    • NU 6… = 0,1 - 0,5 м/с
  • макс. содержание песка: 35 г/м3
  • макс. количество пусков: 20/ч
  • Макс. глубина погруженияNU 611 = 100 мостальных моторов = 300 м
    • NU 611 = 100 м
    • остальных моторов = 300 м
  • Вид защиты: IP 68
  • Диапазон регулировки частотного преобразователя: 30-50 Гц
Оснащение
  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Гидравлика и мотор свободной конфигурации в зависимости от потребляемой мощности
  • Встроенный клапан обратного течения
  • Муфта согласно стандарту Nema
  • Трехфазный мотор с прямым пуском или пуском по схеме «звезда-треугольник»
  • Мотор с герметично залитым статором (NU 4..., NU 5...)
  • Мотор с возможностью перемотки статора: (NU 6...)
Описание/Конструкция
Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальной гидравликой. Части корпуса из NiAl‑Bz, рабочие колеса из материала Noryl. Напорный патрубок в виде резьбового соединения, встроенный обратный клапан.

Мотор

Трехфазный мотор с прямым пуском и пуском по схеме «звезда-треугольник». Полностью герметизированный статор, обмотка с изолирующей лакировкой, пропитанный смолой (NU 4…, NU 5…) или статор с возможностью перемотки, обмотка с PVC-изоляцией (NU 6…). Кожух мотора из нержавеющей стали качества A2/A4.

Место подключения насоса имеет стандартное исполнение NEMA. Манжетное или скользящее торцевое уплотнение вала мотора полностью выполнены из карбида кремния.

Самосмазывающиеся подшипники Моторы серий NU 4…-, NU 5…-, NU 6...заполнены водно-гликолевой смесью. Моторы серии NU 6...допустимо заполнять также питьевой водой (исполнение T). Допусти режим с частотным преобразованием (SF 1.1).

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

Объем поставки
  • Гидравлика в полном сборе с мотором
  • Соединительный кабель в соответствии с VDE/KTW, сечение и длина кабеля - по желанию заказчика
  • Инструкция по монтажу и эксплуатации
