Напорна установка Wilo-DrainLift L

Насос Wilo DrainLift L
Download Инструкция по монтажу и эксплуатации  »

Напорные установки для отвода сточных вод с 1-им или 2 -мя встроенными насосами

  • Перекачивание неочищенных сточных вод, для которых невозможен отвод в канализацию путем естественного перепада высот.
  • Для отвода воды из многосемейных домов и небольших хозяйственных объектов (кафе и др.)
Достоинства
  • Удобный монтаж благодаряНебольшой весВстроенный обратный клапанБольшой объем поставки
    • Небольшой вес
    • Встроенный обратный клапан
    • Большой объем поставки
  • Универсальный благодаряиндивидуально выбираемым входамШирокий диапазон мощности
    • индивидуально выбираемым входам
    • Широкий диапазон мощности
  • Надежный за счетбольшого объема резервуараэнергонезависимой функции аварийной сигнализациидополнительного беспотенциального контакта исполнения "C" с отдельным сообщением о неисправности и временем задержки
    • большого объема резервуара
    • энергонезависимой функции аварийной сигнализации
    • дополнительного беспотенциального контакта
    • исполнения "C" с отдельным сообщением о неисправности и временем задержки

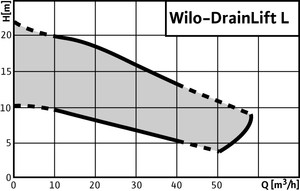

Установка Wilo-DrainLift L


Основные технические характеристики

  • Подключение к сети 3~ 400 В, 50 Гц
  • Потребляемая мощность P1 в зависимости от типа от 2,95 до 5,3 кВт
  • Длина кабеля установки до прибора управления/штекера 4 м
  • Режим работы S3 - 15%
  • Температура перекачиваемой среды макс. 40° C, кратковременно 60° C
  • Температура окружающей среды макс. 40 °C
  • Свободный проход для сферических частиц 45 мм
  • Напорный патрубок DN 65 / DN 80
  • Подключение к подводящему патрубку DN 40 / DN 100 / DN 150
  • Подключение к системе вентиляции DN 70
  • Мин. напор на входе (от нижней части до верхней кромки входа) 180 мм
  • Вид защиты (без прибора управления) IP 67
  • Общий объем резервуара в зависимости от типа от 90 до 130 л
  • Объем включения в зависимости от типа от 30 до 40 л
Оснащение
  • Готовность к работе
  • Термическое реле мотора (WSK)
  • Система регулировки уровня с поплавковым выключателем
  • Энергонезависимая аварийная сигнализация
  • Беспотенциальный контакт
  • Съемный кабель насоса
  • Обратный клапан
  • Уплотнение на входе
  • Круговой режущий механизм для вырезания входного отверстия
  • Шланговое соединение для удаления воздуха
  • Шланговое соединение для ручного мембранного насоса
  • Комплект для подсоединения напорного трубопровода
  • Крепежный материал
  • Звукоизоляционный материал
  • Прибор управления
Описание/Конструкция
Готовая к подключению и пригодная к работе в условиях полного погружения напорная установка для отвода сточных вод (высота погружения: 2 mWS, время погружения: 7 дней) с газо- и водонепроницаемым сборником и защитой от вытеснения Центробежный насос со свободновихревым рабочим колесом.

DrainLift L1:Однонасосная установка с мотором однофазного или трехфазного тока для автоматического режима работы. Прибор управления со штекером с защитным контактом или штекером CEE, беспотенциальным контактом, встроенной аварийной сигнализацией, энергонезависимый благодаря встроенному аккумулятору.

DrainLift L2:Двухнасосная установка для автоматического режима работы (с автоматическим переключением насосов, режимом работы резервного насоса и режимом включения второго насоса при пиковых нагрузках). Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода. Прибор управления со штекером с защитным контактом или штекером CEE, беспотенциальным контактом, встроенной аварийной сигнализацией, энергонезависимый благодаря встроенному аккумулятору.

Опция:Исполнение DrainLift L1-C, L2-C: Прибор управления с отдельным сообщением о неисправности и регулируемым временем задержки.

Материалы
  • Корпус мотора: нержавеющая сталь 1.4404 (AISI 316L)
  • Гидравлика: синтетический материал полиуретан
  • Резервуар: синтетический материал полиэтилен
Объем поставки
Готовая к подключению напорная установка для отвода сточных вод, включая:
  • прибор управления (энергонезависимая аварийная сигнализация),
  • Уплотнение на входе DN100 (для Ø трубы 110 мм)
  • Ножовка Ø124 для подводящего патрубка DN100
  • Коннектор ПВХ Ø 50 мм с хомутами для уплотнения на входе DN50
  • Коннектор DN50 с шланговыми зажимами для соединения впускной трубы ручного мембранного насоса или подводящего патрубка DN40
  • Манжета для вентиляционного патрубка DN70
  • Крепежный материал
  • Шумопоглощающие полоски для звукоизоляции корпуса
  • Фланцевый переходник DN80/100 с плоским уплотнением, эластичным коннектором, шланговыми хомутами и гайками для подключения к напорному трубопроводу DN100
  • Инструкция по монтажу и эксплуатации

Wilo-DrainLift L

Тип Напорн.патрубок Вид тока Число оборотов Мощность
DrainLift L 1/25 C 3~ DN 80 3~ 400 V 2900 1/min 5,3 kW
DrainLift L 1/25 3~ DN 80 3~ 400 V 2900 1/min 5,3 kW
DrainLift L 1/20 C 3~ DN 80 3~ 400 V 2900 1/min 4,9 kW
DrainLift L 1/20 3~ DN 80 3~ 400 V 2900 1/min 4,9 kW
DrainLift L 1/15 C 3~ DN 80 3~ 400 V 2900 1/min 3,8 kW
DrainLift L 1/15 3~ DN 80 3~ 400 V 2900 1/min 3,8 kW
DrainLift L 1/10 C 3~ DN 80 3~ 400 V 2900 1/min 2,95 kW
DrainLift L 1/10 3~ DN 80 3~ 400 V 2900 1/min 2,95 kW
DrainLift L 2/25 C 3~ DN 80 3~ 400 V 2900 1/min 5,3 kW
DrainLift L 2/25 3~ DN 80 3~ 400 V 2900 1/min 5,3 kW
DrainLift L 2/20 C 3~ DN 80 3~ 400 V 2900 1/min 4,9 kW
DrainLift L 2/20 3~ DN 80 3~ 400 V 2900 1/min 4,9 kW
DrainLift L 2/15 C 3~ DN 80 3~ 400 V 2900 1/min 3,8 kW
DrainLift L 2/15 3~ DN 80 3~ 400 V 2900 1/min 3,8 kW
DrainLift L 2/10 C 3~ DN 80 3~ 400 V 2900 1/min 2,95 kW
DrainLift L 2/10 3~ DN 80 3~ 400 V 2900 1/min 2,95 kW
