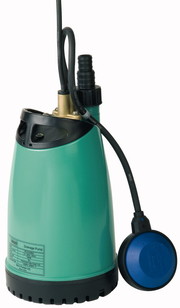

Погружной дренажный насос Wilo-Drain TM

Wilo-Drain TM

Download Инструкция по монтажу и эксплуатации  »

Насос для отвода воды из подвалов

  • Для перекачивания чистой или слегка загрязненной водыиз резервуаров, шахт или котловановпри затоплениидля отвода воды из спусков в подвалы и подвалов
    • из резервуаров, шахт или котлованов
    • при затоплении
    • для отвода воды из спусков в подвалы и подвалов
Достоинства
  • Постоянно чистая насосная шахта благодаря запатентованному встроенному взмучивающему устройству (TMW)
  • Не подверженная засорениям гидравлика свободного потока
  • Нет запаха от перекачиваемой среды
  • Удобный монтаж
  • Высокая безопасность эксплуатации
  • Простое управление
  • Для агрессивных перекачиваемых сред (исполнение HD)

Погружные дренажные насосы Wilo-Drain TM


Технические характеристики

  • Подключение к сети 1~230 В, 50 Гц
  • Вид защиты IP 68
  • Глубина погружения макс. 3 м
  • Температура перекачиваемой среды 3 - 35° C, кратковременно до 3 минут макс. 90° C
  • Длина кабеля в зависимости от типа от 3 до 10 м
  • Свободный проход для сферических частиц 10 мм
  • Напорный патрубок Rp 1 ¼
Оснащение
  • Готовность к работе
  • Термическое реле мотора
  • Охлаждающий кожух
  • Соединительный кабель
Описание/Конструкция
Погружной насос подходит для полностью автоматической работы встационарных условиях. При мобильном использовании к напорному патрубку подключается шланг соответствующей длины, при стационарном использовании - трубопровод. Согласно EN 60335-2,41 следует установить предоставляемый заказчиком защитный выключатель (предписание при установке вне здания), срабатывающий при появлении тока повреждения 30 мА.
Дополнительно для насосов TMW

Благодаря своей конструкции насос Wilo-Drain TMW непрерывно создает завихрение в области всасывания. что исключает загрязнение приямка.

За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведения техобслуживания.

При дезактивации системы Twister (см. инструкцию по монтажу и эксплуатации) характеристика повышается на 1 м.

Двигатель

Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим включателем, срабатывающим после останова насоса.

Кабель

Для эксплуатации вне здания следует использовать кабель для подключения к электропитания длиной 10 м согласно DIN EN 60335-2-41 (в отдельных странах действуют другие предписания).

Уплотнение насоса/двигателя

Скользящее торцевое уплотнение со стороны рабочего колеса, уплотнение вала со стороны мотора, между уплотнениями находится масляная камера.

Материалы
  • Корпус насоса PP-GF30
  • Рабочее колесо PP-GF30
  • Вал 1.4021 (AISI 420)
  • Манжетное уплотнение: со стороны мотора NBR, со стороны насоса графит/керамика
  • Корпус двигателя 1.4301(AISI 304) / 1.4404 (AISI 316L) (для TMW 32/11 HD)
Объем поставки
Готовый к подключению насос с кабелем, штекером и монтированным поплавковым выключателем (кроме TM 32/8), прилагающимся обратным клапаном (кроме TM 32/7), инструкцией по монтажу и эксплуатации.
Тип Напорн.патрубок Вид тока Число оборотов Мощность
TMW 32/8 Twister 1¼" 1~ 230 V 2900 1/min 0,37 kW
TMW 32/11 Twister 1¼" 1~ 230 V 2900 1/min 0,55 kW
TMW 32/11 HD Twister 1¼" 1~ 230 V 2900 1/min 0,55 kW
TM 32/8 d35 1~ 230 V 2900 1/min 0,37 kW
