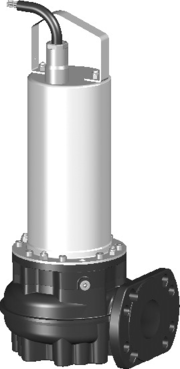

Погружной насос Wilo-Drain STS 65

Инструкция по монтажу и эксплуатации »

Погружной насос WILO для отвода сточных вод

Перекачивание сточных вод с фекалиями (при подключении к напорному трубопроводу в соответствии с DN80 DIN EN 12050-1) коммунальных и промышленных сточных вод также с длинноволокнистыми фракциями для

водоотведения из бытовой канализации и канализации земельных участков
отвода сточных вод
водного хозяйства
очистных сооружений

Достоинства

Разъемный соединительный кабель
Насос с сухим ротором в исполнении из нержавеющей стали
Не подвержен засорениям за счет большого свободного прохода для сферических частиц (65 мм)
Фланцевое соединение DN 65 и DN 80
Исполнение CS со встроенным охлаждением мотора для установки в непогруженном состоянии (STS 65 F ... CS)
Продольно водостойкое исполнение кабеля (STS 65F…)
Допуск ATEX (STS 65F…)

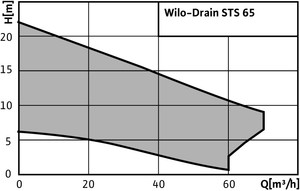

Wilo-Drain STS 65

Технические характеристики

Подключение к сети: 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1 или S3 25%
Режим работы в непогруженном состоянии: S2-10 мин или S1 в исполнении CS
Вид защиты: IP 68
Класс изоляции: F
Термический контроль обмотки
Макс. температура перекачиваемой среды: 3 - 40 °C
Длина кабеля: 10 м
Свободный проход: 65 мм
Макс. глубина погружения 10 м

Оснащение

Термический контроль мотора
Исполнение CS со встроенным охлаждением мотора для вертикальной и горизонтальной установки в непогруженном состоянии (STS 65 F ... CS)

Описание/Конструкция

Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии. В совокупности с охлаждающим кожухом агрегат может быть установлен также в непогруженном состоянии.

Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения DN 65 или DN 80. В качестве форм рабочего колеса используются свободновихревые рабочие колеса.

Мотор

Моторы насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно. В непогруженном состоянии данные моторы могут использоваться также в режиме кратковременной эксплуатации.

В совокупности с охлаждающим кожухом, имеющимся в виде опции, охлаждение мотора осуществляется посредством протекающей перекачиваемой среды. Благодаря этому возможен режим непрерывной и кратковременной эксплуатации в непогруженном состоянии.

Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Длины кабеля имеются в четких интервалах по 10 м.

Уплотнение

STS 65/...:

Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.

STS 65 F...:

Уплотнение со стороны перекачиваемой среды и мотора реализуется посредством двух независимо действующих скользящих торцевых уплотнений.

Материалы

Корпус насоса: EN-GJL-250
Рабочее колесо: EN-GJL-250
Вал: нержавеющая сталь 1.4021
Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
Манжетное уплотнение со стороны мотора STS 65: NBR
Скользящее торцевое уплотнение со стороны мотора STS 65 F: C/Cr
Статическое уплотнение: NBR
Корпус мотора: нержавеющая сталь 1.4404

Объем поставки

Готовый к подключению насос с соединительным кабелем длиной 10 м и свободным концом кабеля (STS 65 F... с кабелем Protomont)
Инструкция по монтажу и эксплуатации

Wilo-Drain STS 65

Тип	Напорн.патрубок	Вид тока	Число оборотов	Мощность
STS 40/8 A ~1 10m	1½	1~ 230 V	2900 1/min	0,6 kW
STS 40/8 ~3 10m	1½	3~ 400 V	2900 1/min	0,6 kW
STS 40/8 ~1 10m	1½	1~ 230 V	2900 1/min	0,6 kW
STS 40/10 A ~1 10m	1½	1~ 230 V	2900 1/min	0,75 kW
STS 40/10 ~3 10m	1½	3~ 400 V	2900 1/min	0,75 kW
STS 40/10 ~1 10m	1½	1~ 230 V	2900 1/min	0,75 kW
STS 65F 6.60/13 CS	DN65/80	3~ 400 V	2900 1/min	1,3 kW
STS 65F 22.70/40 CS	DN65/80	3~ 400 V	2900 1/min	4 kW
STS 65F 18.65/35 CS	DN65/80	3~ 400 V	2900 1/min	3,5 kW
STS 65F 14.60/25 CS	DN65/80	3~ 400 V	2900 1/min	2,5 kW
STS 65F 10.60/15	DN65/80	3~ 400 V	2900 1/min	1,5 kW
STS 65/6 3~	DN65/80	3~ 400 V	2900 1/min	1,3 kW
STS 65/6 1~	DN65/80	1~ 230 V	2900 1/min	1,3 kW
STS 65/22 3~	DN65/80	3~ 400 V	2900 1/min	4 kW
STS 65/18 3~	DN65/80	3~ 400 V	2900 1/min	3,5 kW
STS 65/14 3~	DN65/80	3~ 400 V	2900 1/min	2,5 kW
STS 65/10 3~	DN65/80	3~ 400 V	2900 1/min	1,5 kW
STS 65/10 1~	DN65/80	1~ 230 V	2900 1/min	1,5 kW
STS 65 F 6.60/13	DN65/80	3~ 400 V	2900 1/min	1,3 kW
STS 65 F 22.70/40	DN65/80	3~ 400 V	2900 1/min	4 kW
STS 65 F 18.65/35	DN65/80	3~ 400 V	2900 1/min	3,5 kW
STS 65 F 14.60/25	DN65/80	3~ 400 V	2900 1/min	2,5 kW
STS 65 F 10.60/15	DN65/80	3~ 400 V	2900 1/min	1,5 kW
