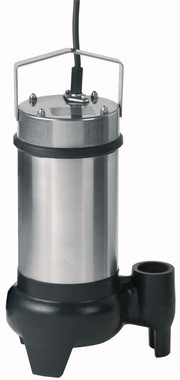

Погружной насос Wilo-Drain STS 40

Инструкция по монтажу и эксплуатации  » Погружной насос WILO для отвода сточных вод Перекачивание сред, загрязненных грубыми частицами для водоотведения из бытовой канализации и канализации земельных участков отвода сточных вод (перекачивание сточных вод с фекалиями вне сферы действия стандарта DIN EN 12050-1) водного хозяйства очистных сооружений промышленных и технологических систем

• Отсоединяемый соединительный кабель и поплавковый выключатель
• Насос с сухим ротором в исполнении из нержавеющей стали
• Несложная эксплуатация благодаря монтированному поплавковому выключателю (исполнение A)
• Несложная установка благодаря встроенной опорной лапе насоса
• Свободный проход: 40 мм
• Не требуется прибор управления для термической защиты
• Встроенная термическая защита мотора (однофазная/трехфазная) и защита от выпадения фазы (трехфазная)

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1 или S3 25%
• Вид защиты: IP 68
• Класс изоляции: B
• Термический контроль обмотки
• Макс. температура перекачиваемой среды: 3 - 35 °C
• Длина кабеля: 10 м
• Свободный проход: 40 мм
• Макс. глубина погружения 5 м

• Однофазный вариант готов к подключению
• Исполнение A, включая поплавковый выключатель
• Термический контроль мотора

Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.
Гидравлика

Спуск с напорной стороны выполнен в качестве вертикального резьбового соединения Rp 1½. В качестве форм рабочего колеса используются свободновихревые рабочие колеса.

Мотор

Моторы насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.

Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Однофазные моторы оснащены штекером с защитным контактом, а в исполнении A – поплавковым выключателем. Моторы трехфазного тока оснащены свободными концами кабеля.

Уплотнение

Уплотнение на стороне перекачиваемой среды реализуется посредством скользящего торцевого уплотнения, не зависящего от направления вращения, уплотнение со стороны мотора выполнено посредством манжетного уплотнения.

• Корпус насоса: EN-GJL-250
• Напольное основание: серый чугун
• Рабочее колесо: нержавеющая сталь 1.4301
• Вал: нержавеющая сталь 1.4404
• Скользящее торцевое уплотнение со стороны насоса: графит/керамика
• Манжетное уплотнение со стороны мотора: NBR
• Статическое уплотнение: NBR
• Корпус мотора: нержавеющая сталь 1.4301

• Готовый к подключению насос с соединительным кабелем длиной 10 мПри 1~230 В со штекером с защитным контактомПри 3~400 В со свободным концом кабеля
• При 1~230 В со штекером с защитным контактом
• При 3~400 В со свободным концом кабеля
• Исполнение A с монтированным поплавковым выключателем
• Инструкция по монтажу и эксплуатации
