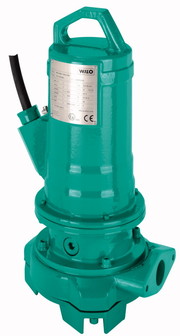

Погружной насос Wilo-Drain MTC

Погружной насос WILO с режущим механизмом для отвода сточных вод Перекачивание сточных вод с фекалиями, коммунальных и промышленных сточных вод также с длинноволокнистыми фракциями для напорного водоотвода водоотведения из бытовой канализации и канализации земельных участков отвода сточных вод водного хозяйства очистных сооружений Достоинства Масляная камера Скользящее торцевое уплотнение со стороны насоса из сплошного металла карбида кремния Отвержденный режущий механизм Продольно водостойкий кабель (для MTC 32) Исполнение с взрывозащитой (опция для MTC 32)

• Подключение к сети: трехфазное 400 В, 50 Гц (MTC 40 F также однофазное 230 В, 50 Гц)
• Режим работы в погруженном состоянии: S1 или S3 25% (в зависимости от типа)
• Вид защиты: IP 68
• Класс изоляции: F
• Термический контроль обмотки
• Макс. температура перекачиваемой среды: 3 - 40 °C (MTC 40 только 3 – 35 °C)
• Длина кабеля: 10 м

• Прочное исполнение из серого чугуна
• Наружный режущий механизм
• Свободный подвод к рабочему колесу
• Измельчение перекачиваемого материала
• Несложная установка посредством подвесного приспособления или опорной лапы насоса
• Монтированный поплавковый выключатель (только MTC 40, однофазный 230 В, исполнение A)

Погружной насос для сточных вод с двигателем с наружным режущим механизмом в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения. В качестве форм рабочего колеса используются открытые многолопастные рабочие колеса.

Мотор

Моторы насосов с сухим ротором отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации, частично также кратковременно. В зависимости от габаритов они могут эксплуатироваться в кратковременном режиме работы также без погружения.

Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. В зависимости от габаритов она доступна также снаружи и в виде опции может контролироваться при помощи электрода камеры сжатия.

Все используемые типы заполняющей среды поддаются биологическому расщеплению и экологически безвредны.

Кабельный ввод MTC 32 продольно водостойкий, длина кабеля составляет 10 м. Моторы трехфазного тока имеют свободный конец кабеля, однофазные моторы оснащены ящиком конденсатора и штекером с защитным контактом.

Уплотнение

В зависимости от типа мотора уплотнения со стороны перекачиваемой среды и со стороны мотора доступны в различных вариантах: MTC 32 F...

• ...33.17 и ...39.16: Со стороны перекачиваемой среды со скользящим торцевым уплотнением, со стороны мотора – с двумя радиальными манжетными уплотнениями вала
• ...22.17, ...26.17, ...49.17, ...55.13 и MTC 40...: два независимо действующие скользящие торцевые уплотнения

• Корпус: EN-GJL-200 или EN-GJL-250 (в зависимости от типа)
• Рабочее колесо: EN-GJL-HB175, EN-GJS-700 или EN-GJL-250 (в зависимости от типа)
• Вал: нержавеющая сталь 1.0503, 1.7225 или 1.4021 (в зависимости от типа)
• Статическое уплотнение: NBR
• Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
• Скользящее торцевое уплотнение со стороны мотора: графит/керамика (MTC 32 F 49.17 и MTC 32 F 55.13)
• Скользящее торцевое уплотнение со стороны мотора: Al-Oxid/SiC (MTC 40 F...)
• Скользящее торцевое уплотнение со стороны мотора: SiC/SiC (MTC 32 F 22.17 и MTC 32 F 26.17)
• Радиальное манжетное уплотнение со стороны мотора: NBR (MTC 32 F 33.17, MTC 32 F 39.16)
• Режущий механизм: нержавеющая сталь 1.4112, абразит/1.4034 или X102CrMo17K4 (в зависимости от типа)

• Готовый к подключению насос с соединительным кабелем длиной 10 мПри 3~400 В со свободным концом кабеляПри 1~230 В с ящиком конденсатора и штекером с защитным контактом
• При 3~400 В со свободным концом кабеля
• При 1~230 В с ящиком конденсатора и штекером с защитным контактом
• Исполнение A с монтированным поплавковым выключателем
• Инструкция по монтажу и эксплуатации
