Цена в евро, розничная. Скидки оптовым покупателям до 50%.
Оплата в рублях по курсу ЦБ на день платежа.

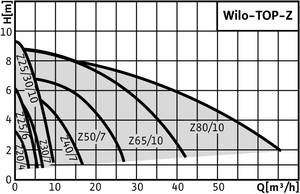

Циркуляционный насос Wilo-TOP-Z

Wilo-TOP-Z

Инструкция по монтажу и эксплуатации  »

Wilo-TOP-S/-SD/-Z/-D/-RL/-I

Wilo-Protect-Module C



Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением Предварительно задаваемые ступени частоты вращения для согласования мощности

Циркуляционные системы ГВС и подобные системы в промышленности и инженерном оборудовании зданий (например, циркуляция охлаждающей воды)
Достоинства
  • Ручное согласование потребной мощности насоса 3-ступенчатым переключателем
  • Серийно с теплоизоляцией.
  • Устанавливается просто, благодаря комбинированному фланцу PN 6/PN 10 ( DN 40 - DN 65)
  • Возможна двусторонняя подводка кабеля к клеммной коробке (от P2 ≥ 250 Вт) со встроеннымлепестковым ­зажимом кабеля
  • Класс защиты IP .44

Циркуляционный насос Wilo-TOP-Z с мокрым ротором

Новый артикул Старый артикул Наименование Цена, евро
2046631   TOP-Z 40/7 EM PN6/10 GG 845
2175515 2046632 TOP-Z 40/7 DM PN6/10 GG 833
2175521 2046633 TOP-Z 50/7 DM PN6/10 GG 1 127
2175527 2046634 TOP-Z 65/10 DM PN6/10 GG 1 561
2175531 2046635 TOP-Z 80/10 DM PN6 GG 2 113
2175533 2046636 TOP-Z 80/10 DM PN10 GG 2 113
2045519   TOP-Z 20/4 EM PN6/10 432
2045520   TOP-Z 20/4 DM PN6/10 423
2045521   TOP-Z 25/6 EM PN6/10 468
2045522   TOP-Z 25/6 DM PN6/10 456
2061964   TOP-Z 25/10 EM PN6/10 705
2175509 2061965 TOP-Z 25/10 DM PN6/10 692
2048340   TOP-Z 30/7 EM PN6/10 RG 707
2048341   TOP-Z 30/7 DM PN6/10 RG 691
2059857   TOP-Z 30/10 EM PN6/10 RG 857
2175512 2059858 TOP-Z 30/10 DM PN6/10 RG 845
2046637   TOP-Z 40/7 EM PN6/10 RG 1 344
2175516 2046638 TOP-Z 40/7 DM PN6/10 RG 1 331
2175522 2046639 TOP-Z 50/7 DM PN6/10 RG 1 751
2175528 2046640 TOP-Z 65/10 DM PN6/10 RG 2 505
2175532 2046641 TOP-Z 80/10 DM PN6 RG 3 252
2175534 2046642 TOP-Z 80/10 DM PN10 RG 3 252
2086131   TOP-Z25/10 EM PN16 1 059
2175510 2088237 TOP-Z25/10 DM PN16 1 015
2115863   TOP-Z30/10 EM PN16 RG 1 049
2175513 2097507 TOP-Z30/10 DM PN16 RG 1 038
2070569   TOP-Z40/7 EM PN16 RG 1 956
2071094   TOP-Z40/7 EM PN16 GG 1 271
2175518 2091659 TOP-Z40/7 DM PN16 RG 1 945
2175517 2058557 TOP-Z40/7 DM PN16 GG 1 248
2175524 2060646 TOP-Z50/7 DM PN16 RG 2 381
2175523 2063569 TOP-Z50/7 DM PN16 GG 1 690
2175530 2067039 TOP-Z65/10 DM PN16 RG 2 625
2175529 2083617 TOP-Z65/10 DM PN16 GG 2 341
2175536 2097508 TOP-Z80/10 DM PN16 RG 3 728
2175535 2097509 TOP-Z80/10 DM PN16 GG 2 479



Технические характеристики

  • Допустимый диапазон температур
  • TOP-Z 20/4 и TOP-Z 25/6 питьевая вода жесткостью до 18 °dH: макс. +65° C, в кратковременном режиме (2 ч) до +80° CНачиная с TOP-Z 25/10 питьевая вода жесткостью до 20 °dH: макс. +80° C, в кратковременном режиме (2 ч) до +110° CВода систем отопления: от -20° C до +110° C
    • TOP-Z 20/4 и TOP-Z 25/6 питьевая вода жесткостью до 18 °dH: макс. +65° C, в кратковременном режиме (2 ч) до +80° C
    • Начиная с TOP-Z 25/10 питьевая вода жесткостью до 20 °dH: макс. +80° C, в кратковременном режиме (2 ч) до +110° C
    • Вода систем отопления: от -20° C до +110° C
  • Подключение к сети:1~230 В, 50 Гц (в зависимости от типа до TOP-Z 40/7)3~230 В, 50 Гц (опционально с конденсатором)3~400 В, 50 Гц
    • 1~230 В, 50 Гц (в зависимости от типа до TOP-Z 40/7)
    • 3~230 В, 50 Гц (опционально с конденсатором)
    • 3~400 В, 50 Гц
  • Класс защиты IP .44
  • Резьбовое или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
  • макс. рабочее давление при стандартном исполнении: 6/10 бар т.е. 6 или 10 бар (специальное исполнение: 10 бар или 16 бар)
Материалы
  • Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
  • Рабочее колесо: Пластмасса
  • Вал: нержавеющая сталь/керамика
  • Подшипники: графит, пропитанный синтетической смолой
Объем поставки
  • Насос
  • С уплотнениями для резьбового соединения
  • Инструкция по монтажу и эксплуатации
  • Теплоизоляция корпуса
  • С подкладными шайбами фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
Наименование TOP-Z Артикул
TOP-Z40/7 EM PN6/10 GG 2046631
TOP-Z40/7 DM PN6/10 GG 2046632
TOP-Z50/7 DM PN6/10 GG 2046633
TOP-Z65/10 DM PN6/10 GG 2046634
TOP-Z80/10 DM PN6 GG 2046635
TOP-Z80/10 DM PN10 GG 2046636
TOP-Z20/4 EM PN6/10 2045519
TOP-Z20/4 DM PN6/10 2045520
TOP-Z25/6 EM PN6/10 2045521
TOP-Z25/6 DM PN6/10 2045522
TOP-Z25/10 EM PN6/10 2061964
TOP-Z25/10 DM PN6/10 2061965
TOP-Z30/7 EM PN6/10 RG 2048340
TOP-Z30/7 DM PN6/10 RG 2048341
TOP-Z30/10 EM PN6/10 RG 2059857
TOP-Z30/10 DM PN6/10 RG 2059858
TOP-Z40/7 EM PN6/10 RG 2046637
TOP-Z40/7 DM PN6/10 RG 2046638
TOP-Z50/7 DM PN6/10 RG 2046639
TOP-Z65/10 DM PN6/10 RG 2046640
TOP-Z80/10 DM PN6 RG 2046641
TOP-Z80/10 DM PN10 RG 2046642
