Погружной насос Wilo-EMU FA 30... - 60... для сточных вод

Wilo-EMU FA 30... - 60...
  Инструкция по монтажу и эксплуатации  »

Погружной насос для сточных вод с двигателем с различными системами охлаждения

  • Перекачивание сточных вод с содержанием фекалий в очистных сооружениях и системах напорного водоотведения
  • Канализация населённых мест и водоотливное хозяйство
  • Применение в промышленности
Достоинства
  • Эксплуатация в стационарном погруженном и непогруженном состоянии
  • С полным погружением
  • Несложная установка благодаря подвесному приспособлению или опорной лапе насоса
  • Спец. материалы и покрытия от абразии и коррозии
  • Продольно водостойкая подводка кабеля (в зависимости от мотора)
  • Регулировка рабочей точки вращением рабочего колеса

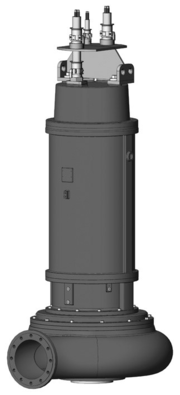

Погружной насос Wilo-EMU FA 30... - 60...

Технические характеристики

  • Подключение к сети: 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии с самоохлаждающимся мотором: S1
  • Вид защиты: IP 68
  • Макс. температура перекачиваемой среды: 3 - 40 °C, более высокая температура по запросу
  • Уплотнение: в зависимости от мотора с двумя скользящими торцевыми уплотнениями или блочной уплотнительной кассетой
  • Свободный проход: 80 - 170 мм.
  • Постоянно смазывающиеся подшипники качения
  • Макс. глубина погружения 12,5 м
Оснащение
  • Тяжелое прочное исполнение из серого чугуна
  • Самоохлаждающиеся моторы с одной- или двухсекционной системой
  • Несложная установка посредством подвесного приспособления или опорной лапы насоса
Описание/Конструкция
Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной установки в погруженном и непогруженном состоянии.Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения. Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлики и рабочего колеса макс. 8 %.

Используются следующие типы рабочего колеса:

  • Двухлопастное рабочее колесо (Z)
  • Трехлопастное колесо (D)
  • Четырехлопастное колесо (V)

Вся многолопостная гидравлика (Z, D, V) оснащена вращающимся и разделительным кольцом из закаленного металла. Они содействуют тому, что продуктивность агрегата остается в течение долгого времени на одинаковом уровне.

Двигатель

Двигатели насосов с сухим ротором (двигатель T) отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации. В зависимости от габаритов они могут эксплуатироваться в кратковременном режиме работы и в режиме непрерывной эксплуатации также без погружения.

Двигатели, заполненные маслом (двигатель FK), и самоохлаждающиеся двигатели насосов с сухим ротором (двигатель FKT) отдают свое тепло через встроенный теплообменник в перекачиваемую среду. Поэтому данные двигатели подходят для непрерывной эксплуатации в погруженном и непогруженном состоянии.

У всех двигателей имеется камера сжатия для защиты двигателя от попадания перекачиваемой среды. Она доступна также снаружи и в виде опции может контролироваться при помощи электрода камеры сжатия.

Все используемые типы заполняющей среды поддаются биологическому расщеплению и экологически безвредны.

Подводка кабеля двигателей T и FKT продольно водостойкая. Длина кабеля конфигурируется отдельно для каждого конкретного случая.

Уплотнение

В зависимости от типа двигателя имеются следующие варианты уплотнения со стороны перекачиваемой среды и со стороны мотора:

  • Вариант G: Два независимо действующие скользящие торцевые уплотнения
  • Вариант K: блочная уплотнительная кассета с двумя независимо действующими скользящими торцевыми уплотнениями
Материалы
  • Детали корпуса: серый чугун EN-GJL
  • Рабочее колесо: EN-GJL или EN-GJS
  • Статические уплотнения: NBR
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны мотора: NBR или SiC/SiC
  • Вал: нержавеющая сталь 1.4021
Объем поставки
  • Погружной насос для отвода сточных вод
  • Длина кабеля по желанию заказчика
  • Принадлежности по желанию заказчика
  • Справочник по эксплуатации и техническому обслуживанию
